Thư viện CAD ngành nước là bộ dữ liệu bản vẽ kỹ thuật quan trọng dành cho kỹ sư thiết kế hệ thống cấp thoát nước, thi công M&E và xây dựng dân dụng. Việc sử dụng thư viện CAD giúp tiết kiệm thời gian triển khai bản vẽ, nâng cao độ chính xác và tối ưu hiệu quả công việc. Hãy cùng vndownload chúng tôi khám phá bộ thư viện nầy nhé.
Mục lục nội dung chính
Thư viện CAD ngành nước là gì?
Thư viện CAD ngành nước là tập hợp các block, ký hiệu và chi tiết kỹ thuật được thiết kế sẵn trên AutoCAD phục vụ cho việc thiết kế hệ thống:
- Cấp nước sinh hoạt
- Thoát nước thải
- Thoát nước mưa
- Hệ thống PCCC
- Thiết bị vệ sinh
- Đường ống kỹ thuật
Các thư viện này thường được lưu dưới định dạng .dwg, .dxf hoặc .dwt để dễ dàng chỉnh sửa và sử dụng trong thực tế.
Thư viện CAD ngành nước bao gồm những gì?
Block hệ thống cấp nước
- Ống HDPE, PVC, PPR
- Co, cút, tê, nối
- Van khóa, van một chiều
- Đồng hồ nước
- Máy bơm nước
- Bồn chứa nước
Block hệ thống thoát nước
- Ống thoát nước
- Hố ga
- Phễu thu sàn
- Bể tự hoại
- Bẫy mùi
- Nắp hố ga
Block hệ thống PCCC
- Đầu phun sprinkler
- Họng cứu hỏa
- Tủ PCCC
- Máy bơm chữa cháy
- Van báo động
Block thiết bị vệ sinh
- Bồn cầu
- Lavabo
- Chậu rửa
- Vòi sen
- Bồn tiểu nam
- Máy nước nóng
Ký hiệu kỹ thuật CAD
- Ký hiệu van
- Ký hiệu đường ống
- Layer tiêu chuẩn
- Khung tên bản vẽ

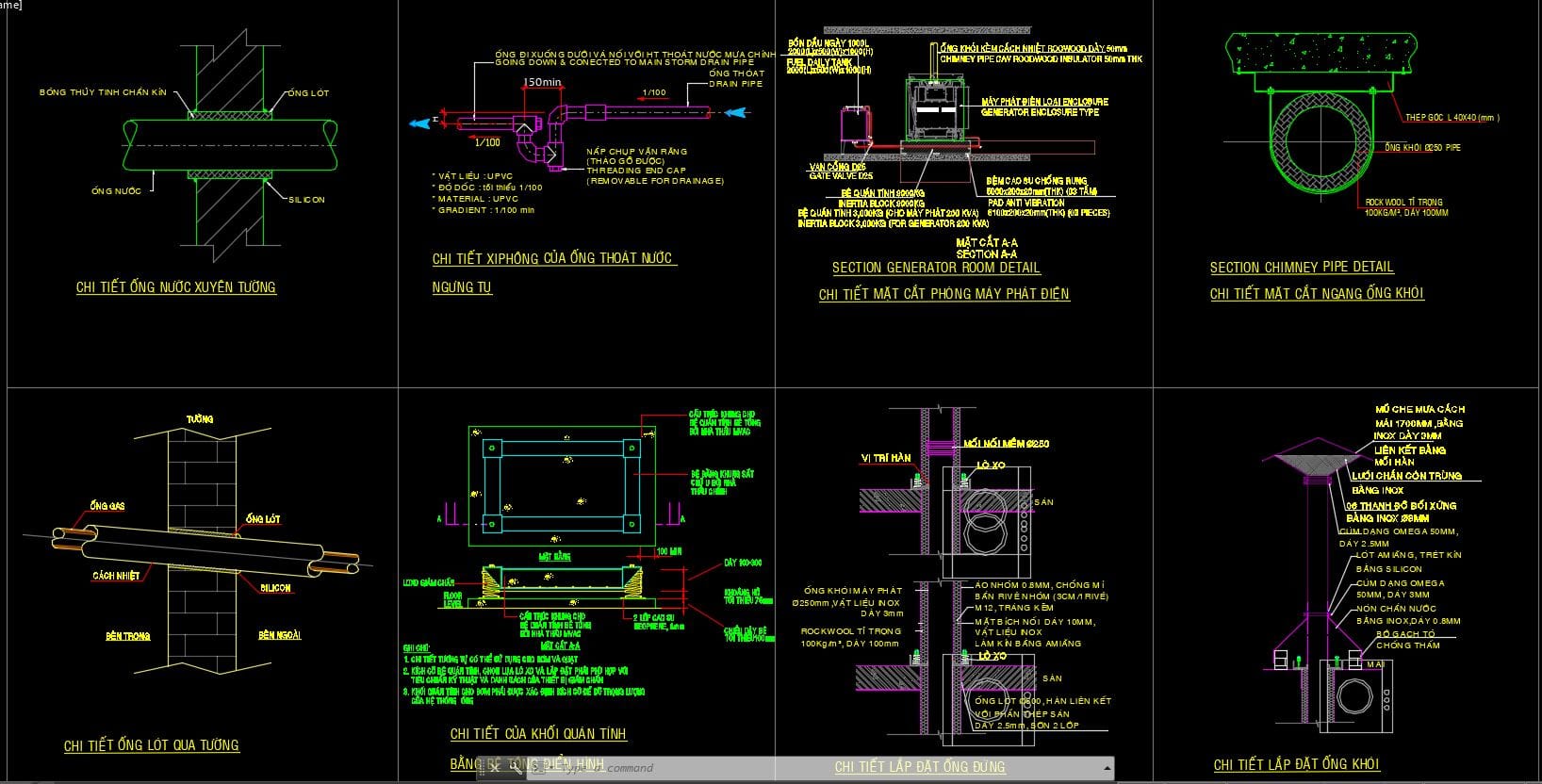

- Chi tiết lắp đặt
Ưu điểm khi sử dụng thư viện CAD ngành nước
Thư viện CAD ngành nước đóng vai trò quan trọng trong lĩnh vực thiết kế và thi công hệ thống cấp thoát nước. Việc sử dụng các block và chi tiết kỹ thuật có sẵn trên AutoCAD giúp kỹ sư tối ưu quá trình làm việc, nâng cao chất lượng bản vẽ và tiết kiệm đáng kể thời gian thiết kế. Dưới đây là những ưu điểm nổi bật của thư viện CAD ngành nước.
Tiết kiệm thời gian thiết kế
Đây là lợi ích lớn nhất khi sử dụng thư viện CAD. Thay vì phải vẽ lại từng thiết bị như van nước, đường ống, hố ga hay máy bơm, người dùng chỉ cần chèn block có sẵn vào bản vẽ. Điều này giúp rút ngắn thời gian triển khai hồ sơ kỹ thuật, đặc biệt đối với các công trình có quy mô lớn hoặc yêu cầu tiến độ nhanh.
Ngoài ra, việc tái sử dụng các block kỹ thuật còn giúp kỹ sư tập trung nhiều hơn vào tính toán và tối ưu hệ thống thay vì mất thời gian cho các thao tác vẽ cơ bản.
Tăng độ chính xác cho bản vẽ
Các block trong thư viện CAD thường được xây dựng theo tiêu chuẩn kỹ thuật thực tế. Vì vậy khi sử dụng, kích thước và ký hiệu thiết bị sẽ có độ chính xác cao hơn so với việc tự vẽ thủ công.
Điều này giúp hạn chế sai sót trong quá trình:
- Thiết kế
- Bóc tách khối lượng
- Thi công thực tế
- Nghiệm thu công trình
Độ chính xác cao cũng giúp các bộ môn khác như kiến trúc, điện hoặc kết cấu dễ dàng phối hợp bản vẽ hơn.
Đồng bộ và chuyên nghiệp hóa hồ sơ kỹ thuật
Khi sử dụng chung một thư viện CAD, toàn bộ bản vẽ sẽ được thống nhất về:
- Layer
- Ký hiệu kỹ thuật
- Tỷ lệ block
- Font chữ
- Cách trình bày
Điều này giúp hồ sơ kỹ thuật trở nên chuyên nghiệp, dễ đọc và thuận tiện cho việc kiểm tra, chỉnh sửa hoặc bàn giao cho chủ đầu tư.
Dễ dàng chỉnh sửa và nâng cấp
Một ưu điểm khác của thư viện CAD ngành nước là khả năng chỉnh sửa linh hoạt. Người dùng có thể:
- Thay đổi kích thước block
- Chỉnh sửa layer
- Thay đổi thông số kỹ thuật
- Chuyển đổi giữa bản vẽ 2D và 3D
Nhờ đó, thư viện CAD có thể đáp ứng đa dạng yêu cầu thiết kế từ nhà dân dụng đến các công trình công nghiệp lớn.
Tăng hiệu quả làm việc cho kỹ sư M&E
Đối với kỹ sư M&E, việc sở hữu một bộ thư viện CAD đầy đủ giúp tăng tốc độ triển khai bản vẽ đáng kể. Đây là công cụ hỗ trợ quan trọng trong quá trình:
- Thiết kế hệ thống cấp thoát nước
- Thiết kế PCCC
- Lập hồ sơ thi công
- Shopdrawing
- Hoàn công
Đặc biệt, các công ty thiết kế chuyên nghiệp thường xây dựng thư viện CAD riêng nhằm chuẩn hóa quy trình làm việc nội bộ.
Tiết kiệm chi phí cho doanh nghiệp
Việc giảm thời gian thiết kế và hạn chế sai sót kỹ thuật sẽ giúp doanh nghiệp tiết kiệm:
- Chi phí nhân công
- Chi phí chỉnh sửa bản vẽ
- Chi phí phát sinh thi công
- Thời gian xử lý lỗi công trình
Đây là yếu tố rất quan trọng trong các dự án yêu cầu tiến độ và ngân sách chặt chẽ.
Thư viện CAD ngành nước mang lại rất nhiều lợi ích cho kỹ sư thiết kế và đơn vị thi công. Không chỉ giúp tiết kiệm thời gian và nâng cao độ chính xác, thư viện CAD còn góp phần chuyên nghiệp hóa hồ sơ kỹ thuật và tối ưu hiệu quả công việc. Vì vậy, việc đầu tư xây dựng hoặc sử dụng một bộ thư viện CAD chất lượng là điều cần thiết đối với bất kỳ cá nhân hay doanh nghiệp hoạt động trong lĩnh vực cấp thoát nước và M&E.
Các định dạng thư viện CAD phổ biến
.dwg.dxf.dwt
Đây đều là các định dạng được hỗ trợ tốt trên AutoCAD và nhiều phần mềm thiết kế kỹ thuật khác.
Kinh nghiệm lựa chọn thư viện CAD chất lượng
Thư viện CAD là công cụ hỗ trợ quan trọng đối với kỹ sư thiết kế, kỹ thuật viên và đơn vị thi công trong nhiều lĩnh vực như xây dựng, cơ điện M&E, cấp thoát nước và PCCC. Tuy nhiên, không phải thư viện CAD nào cũng đảm bảo chất lượng và phù hợp với nhu cầu sử dụng. Việc lựa chọn đúng thư viện CAD sẽ giúp nâng cao hiệu quả thiết kế, giảm sai sót kỹ thuật và tiết kiệm đáng kể thời gian làm việc. Dưới đây là những kinh nghiệm quan trọng khi lựa chọn thư viện CAD chất lượng.
Lựa chọn thư viện đầy đủ và đúng chuyên ngành
Mỗi lĩnh vực kỹ thuật sẽ có những block và ký hiệu riêng biệt. Vì vậy, người dùng nên lựa chọn thư viện phù hợp với chuyên ngành của mình như:
- Thư viện CAD cấp thoát nước
- Thư viện CAD điện
- Thư viện CAD PCCC
- Thư viện CAD kiến trúc
- Thư viện CAD kết cấu
Một thư viện đầy đủ sẽ bao gồm nhiều block, chi tiết kỹ thuật và ký hiệu tiêu chuẩn giúp quá trình thiết kế diễn ra nhanh chóng và thuận tiện hơn.
Ưu tiên thư viện theo tiêu chuẩn kỹ thuật
Đây là yếu tố rất quan trọng khi lựa chọn thư viện CAD. Các block cần được thiết kế đúng kích thước, đúng tỷ lệ và tuân thủ tiêu chuẩn kỹ thuật thực tế.
Nếu sử dụng thư viện không đạt chuẩn, bản vẽ có thể gặp nhiều lỗi như:
- Sai kích thước thiết bị
- Sai tỷ lệ đường ống
- Không đồng bộ với thực tế thi công
- Khó phối hợp giữa các bộ môn
Do đó, nên ưu tiên các thư viện được xây dựng bởi kỹ sư chuyên ngành hoặc các đơn vị thiết kế chuyên nghiệp.
Tương thích với nhiều phiên bản AutoCAD
Một thư viện CAD chất lượng cần có khả năng hoạt động ổn định trên nhiều phiên bản AutoCAD khác nhau. Điều này giúp người dùng dễ dàng chia sẻ và sử dụng bản vẽ mà không gặp lỗi font, lỗi block hoặc không mở được file.
Thông thường nên ưu tiên các thư viện lưu dưới định dạng:
.dwg.dxf
Đây là những định dạng phổ biến và tương thích tốt với hầu hết phần mềm CAD hiện nay.
Sắp xếp khoa học và dễ tìm kiếm
Một thư viện CAD chuyên nghiệp thường được phân chia rõ ràng theo từng nhóm:
- Block cấp nước
- Block thoát nước
- Block van
- Thiết bị vệ sinh
- Hệ thống PCCC
Việc sắp xếp khoa học giúp kỹ sư tìm kiếm block nhanh hơn, giảm thời gian thao tác và tăng hiệu quả công việc.
Dung lượng tối ưu, không quá nặng
Nhiều thư viện CAD chứa quá nhiều block không cần thiết khiến file nặng và gây chậm máy khi thao tác. Vì vậy, nên lựa chọn thư viện:
- Gọn gàng
- Tối ưu layer
- Ít block trùng lặp
- Không chứa dữ liệu rác
Điều này sẽ giúp phần mềm AutoCAD hoạt động ổn định và mượt mà hơn.
Có thể chỉnh sửa và tùy biến dễ dàng
Một thư viện CAD chất lượng cần cho phép người dùng:
- Chỉnh sửa block
- Thay đổi kích thước
- Tùy chỉnh layer
- Chỉnh màu nét vẽ
- Chuyển đổi sang block động
Khả năng tùy biến linh hoạt sẽ giúp thư viện phù hợp với nhiều loại công trình và phong cách thiết kế khác nhau.
Ưu tiên thư viện được cập nhật thường xuyên
Trong thực tế, tiêu chuẩn kỹ thuật và thiết bị xây dựng luôn thay đổi theo thời gian. Vì vậy, nên lựa chọn các thư viện được cập nhật thường xuyên để bổ sung:
- Thiết bị mới
- Ký hiệu mới
- Tiêu chuẩn mới
- Block tối ưu hơn
Điều này giúp bản vẽ luôn hiện đại và phù hợp với nhu cầu thi công thực tế.
Thư viện CAD ngành nước là công cụ hỗ trợ không thể thiếu đối với kỹ sư M&E, kỹ sư cấp thoát nước và đơn vị thi công xây dựng. Việc sở hữu một bộ thư viện CAD đầy đủ sẽ giúp tối ưu quy trình thiết kế, nâng cao hiệu quả làm việc và đảm bảo tính chuyên nghiệp cho bản vẽ kỹ thuật.
Nếu bạn thường xuyên làm việc với bản vẽ cấp thoát nước, hãy chuẩn bị sẵn một bộ thư viện CAD chất lượng để tiết kiệm thời gian và nâng cao hiệu suất thiết kế.
