Thư viện CAD điện dân dụng và công nghiệp là bộ sưu tập các block, ký hiệu và chi tiết kỹ thuật được sử dụng trong thiết kế hệ thống điện trên AutoCAD. Đây là công cụ hỗ trợ quan trọng giúp kỹ sư điện, kỹ sư MEP và kỹ thuật viên triển khai bản vẽ nhanh chóng, chính xác và chuyên nghiệp hơn. hãy cùng vndownload tìm hiểu vấn đề nầy nhé.
Hiện nay, thư viện CAD điện được ứng dụng rộng rãi trong:
- Nhà ở dân dụng
- Chung cư
- Nhà máy công nghiệp
- Xưởng sản xuất
- Tòa nhà văn phòng
- Hệ thống MEP công trình
Mục lục nội dung chính
Thư viện CAD điện dân dụng và công nghiệp là gì?
Thư viện CAD điện dân dụng và công nghiệp là tập hợp các block, ký hiệu điện và chi tiết kỹ thuật được thiết kế sẵn nhằm phục vụ cho việc triển khai bản vẽ hệ thống điện trên AutoCAD. Đây là công cụ hỗ trợ rất quan trọng đối với kỹ sư điện, kỹ sư MEP và kỹ thuật viên CAD trong quá trình thiết kế, thi công và quản lý hệ thống điện công trình.
Trong thực tế, thư viện CAD điện giúp người dùng:
- Tiết kiệm thời gian thiết kế
- Tăng độ chính xác cho bản vẽ
- Chuẩn hóa hồ sơ kỹ thuật
- Hỗ trợ thi công hiệu quả hơn
Khái niệm thư viện CAD điện dân dụng và công nghiệp
Có thể hiểu đơn giản, thư viện CAD điện là bộ dữ liệu chứa:
- Block thiết bị điện
- Ký hiệu điện tiêu chuẩn
- Sơ đồ nguyên lý
- Sơ đồ đấu nối
- Chi tiết kỹ thuật điện
Các block này được xây dựng sẵn để người dùng chèn trực tiếp vào bản vẽ thay vì phải vẽ thủ công từng thiết bị từ đầu.
Thư viện thường được lưu dưới các định dạng:
.dwg.dxf.dwt
và tương thích tốt với AutoCAD cùng nhiều phần mềm CAD khác.
và tương thích tốt với AutoCAD cùng nhiều phần mềm CAD khác.
Phân tích thành phần của thư viện CAD điện dân dụng và công nghiệp
Thư viện CAD điện dân dụng và công nghiệp là tập hợp các block, ký hiệu và chi tiết kỹ thuật được sử dụng trong thiết kế hệ thống điện trên AutoCAD. Đây là công cụ hỗ trợ quan trọng giúp kỹ sư điện, kỹ sư MEP và kỹ thuật viên triển khai bản vẽ nhanh chóng, chính xác và chuyên nghiệp hơn.
Một bộ thư viện CAD điện đầy đủ thường bao gồm nhiều thành phần khác nhau nhằm phục vụ cho thiết kế điện dân dụng, điện công nghiệp và hệ thống điều khiển tự động. Dưới đây là phân tích chi tiết các thành phần chính của thư viện CAD điện hiện nay.
Thành phần của thư viện CAD điện dân dụng
Thư viện điện dân dụng phục vụ cho các công trình như:
- Nhà ở
- Chung cư
- Biệt thự
- Văn phòng
- Cửa hàng
Block thiết bị điện dân dụng
Đây là nhóm block được sử dụng nhiều nhất trong thiết kế điện nhà ở.
Bao gồm:
- Công tắc điện
- Ổ cắm điện
- Đèn chiếu sáng
- Đèn trang trí
- Quạt hút
- Chuông cửa
- CB dân dụng
- Tủ điện gia đình
Vai trò
- Giúp bố trí thiết bị điện nhanh chóng
- Tăng tính thẩm mỹ cho bản vẽ
- Hỗ trợ thi công dễ dàng hơn
Ký hiệu điện dân dụng
Các ký hiệu điện tiêu chuẩn giúp bản vẽ:
- Dễ đọc
- Chuyên nghiệp
- Đồng bộ kỹ thuật
Bao gồm:
- Ký hiệu đèn
- Ký hiệu công tắc
- Ký hiệu ổ cắm
- Ký hiệu tiếp địa
- Ký hiệu aptomat
Sơ đồ điện nhà ở
Đây là thành phần hỗ trợ triển khai hệ thống điện dân dụng.
Bao gồm:
- Sơ đồ điện chiếu sáng
- Sơ đồ ổ cắm
- Sơ đồ điện điều hòa
- Sơ đồ camera
- Sơ đồ internet
Vai trò
- Hỗ trợ lắp đặt điện thực tế
- Tăng độ chính xác thi công
- Dễ kiểm tra và sửa chữa
Thành phần của thư viện CAD điện công nghiệp
Đây là nhóm thư viện chuyên dùng cho:
- Nhà máy
- Xưởng sản xuất
- Khu công nghiệp
- Hệ thống tự động hóa

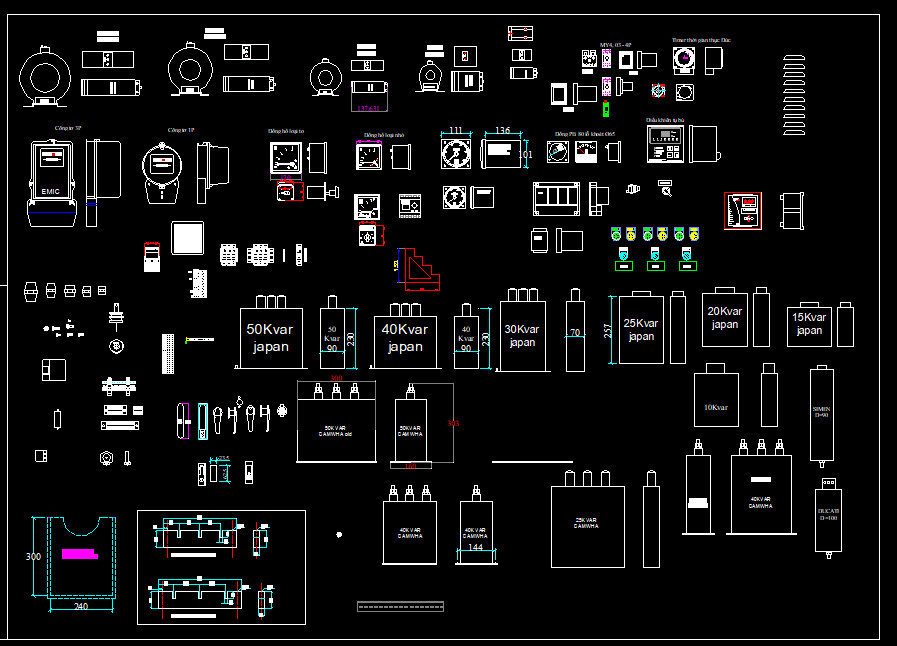

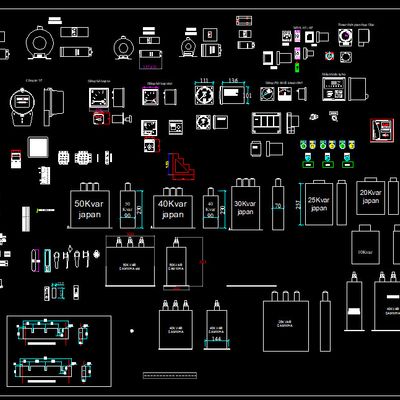

Block thiết bị điện công nghiệp
Đây là thành phần quan trọng nhất của thư viện điện công nghiệp.
Bao gồm:
- MCCB
- MCB
- Contactor
- Relay nhiệt
- PLC
- Biến tần inverter
- Đồng hồ điện
- Máy cắt công suất
Vai trò
- Hỗ trợ thiết kế hệ thống điện công suất lớn
- Chuẩn hóa thiết bị điện công nghiệp
- Giảm sai sót kỹ thuật
Block tủ điện công nghiệp
Các block tủ điện giúp triển khai bản vẽ nhanh và chuyên nghiệp hơn.
Bao gồm:
- Tủ điện MSB
- Tủ điện DB
- Tủ ATS
- Tủ MCC
- Tủ PLC
- Tủ tụ bù
Vai trò
- Hỗ trợ thiết kế hệ thống phân phối điện
- Dễ bố trí thiết bị điện
- Tăng độ chính xác khi gia công tủ điện
Sơ đồ điều khiển và động lực
Đây là thành phần quan trọng trong hệ thống tự động hóa công nghiệp.
Bao gồm:
- Wiring diagram
- Sơ đồ nguyên lý
- Sơ đồ động lực
- Sơ đồ PLC control
- Sơ đồ relay điều khiển
Vai trò
- Hỗ trợ thiết kế hệ thống điều khiển
- Dễ dàng đấu nối thiết bị
- Hạn chế lỗi điều khiển trong thực tế
Thành phần hệ thống PCCC
Một số thư viện CAD điện còn tích hợp:
- Tủ báo cháy
- Đầu báo cháy
- Chuông báo cháy
- Hệ thống chữa cháy tự động
Vai trò
- Hỗ trợ thiết kế điện PCCC
- Đồng bộ hồ sơ cơ điện
- Hỗ trợ nghiệm thu công trình
Thành phần ký hiệu và tiêu chuẩn kỹ thuật
Đây là nhóm giúp chuẩn hóa hồ sơ thiết kế điện.
Bao gồm:
- Layer tiêu chuẩn
- Khung tên bản vẽ
- Chú thích kỹ thuật
- Mặt cắt kỹ thuật
- Chi tiết lắp đặt
Vai trò
- Đồng bộ hồ sơ thiết kế
- Tăng tính chuyên nghiệp
- Dễ kiểm tra và chỉnh sửa
Block động và block 3D
Một số thư viện hiện đại còn bổ sung:
- Dynamic Block
- Block 3D
- Parametric Block
Vai trò
- Dễ chỉnh sửa kích thước
- Tăng tính trực quan
- Hỗ trợ mô phỏng thực tế
Vai trò tổng thể của các thành phần trong thư viện CAD điện dân dụng và công nghiệp
Thư viện CAD điện dân dụng và công nghiệp là tập hợp các block, ký hiệu và chi tiết kỹ thuật được xây dựng sẵn trên AutoCAD nhằm hỗ trợ thiết kế và triển khai hệ thống điện công trình. Mỗi thành phần trong thư viện đều có vai trò riêng, nhưng khi kết hợp lại sẽ tạo thành một hệ thống hỗ trợ thiết kế điện hoàn chỉnh, giúp kỹ sư làm việc nhanh chóng, chính xác và chuyên nghiệp hơn.
Trong thực tế, vai trò tổng thể của các thành phần trong thư viện CAD điện không chỉ dừng lại ở việc hỗ trợ vẽ kỹ thuật mà còn góp phần tối ưu quy trình thiết kế, thi công và quản lý hệ thống điện.
Vai trò của block thiết bị điện
Block thiết bị điện là thành phần quan trọng nhất trong thư viện CAD điện.
Đối với điện dân dụng
Bao gồm:
- Công tắc
- Ổ cắm
- Đèn chiếu sáng
- CB dân dụng
- Quạt điện
Vai trò
- Hỗ trợ bố trí thiết bị điện nhanh chóng
- Tăng tính thẩm mỹ bản vẽ
- Dễ dàng chỉnh sửa và thay thế
- Giúp thi công chính xác hơn
⚡ Đối với điện công nghiệp
Bao gồm:
- MCCB
- MCB
- Contactor
- Relay
- PLC
- Biến tần
Vai trò
- Hỗ trợ thiết kế hệ thống điện công suất lớn
- Đồng bộ thiết bị điện công nghiệp
- Hạn chế sai sót kỹ thuật
- Tăng độ chính xác cho sơ đồ điều khiển
Các block thiết bị giúp kỹ sư không cần vẽ thủ công nhiều lần, từ đó tiết kiệm đáng kể thời gian thiết kế.
Vai trò của block tủ điện
Block tủ điện đóng vai trò trung tâm trong hệ thống điện công trình.
Bao gồm:
- Tủ MSB
- Tủ DB
- Tủ ATS
- Tủ MCC
- Tủ PLC
- Tủ tụ bù
Vai trò tổng thể
- Hỗ trợ thiết kế hệ thống phân phối điện
- Dễ dàng bố trí thiết bị bên trong tủ
- Hỗ trợ gia công và lắp đặt thực tế
- Giúp kiểm soát nguồn điện hiệu quả
Trong điện công nghiệp, block tủ điện giúp đồng bộ toàn bộ hệ thống cấp nguồn và điều khiển.
Vai trò của ký hiệu điện tiêu chuẩn
Ký hiệu điện là thành phần giúp bản vẽ:
- Dễ đọc
- Dễ hiểu
- Đồng bộ kỹ thuật
Bao gồm:
- Ký hiệu CB
- Ký hiệu tiếp địa
- Ký hiệu động cơ
- Ký hiệu relay
- Ký hiệu đèn và ổ cắm
Vai trò tổng thể
- Chuẩn hóa hồ sơ kỹ thuật
- Giúp kỹ sư và thợ điện dễ đọc bản vẽ
- Hỗ trợ kiểm tra và nghiệm thu công trình
- Giảm nhầm lẫn trong quá trình thi công
Đây là yếu tố rất quan trọng trong các dự án lớn có nhiều bộ môn phối hợp.
Vai trò của sơ đồ nguyên lý và sơ đồ điều khiển
Đây là thành phần cốt lõi trong thiết kế điện công nghiệp và tự động hóa.
Bao gồm:
- Wiring diagram
- Sơ đồ nguyên lý
- Sơ đồ động lực
- Sơ đồ PLC control
Vai trò tổng thể
- Hỗ trợ thiết kế hệ thống điều khiển chính xác
- Giúp đấu nối thiết bị đúng kỹ thuật
- Hỗ trợ bảo trì và sửa chữa hệ thống
- Tăng tính ổn định cho hệ thống điện
Đối với các dây chuyền sản xuất tự động, vai trò của sơ đồ điều khiển là cực kỳ quan trọng.
Vai trò của thành phần PCCC và hệ thống phụ trợ
Nhiều thư viện CAD hiện nay còn tích hợp:
- Tủ báo cháy
- Đầu báo khói
- Chuông báo cháy
- Hệ thống camera
- Hệ thống mạng
Vai trò tổng thể
- Đồng bộ hệ thống cơ điện
- Hỗ trợ thiết kế MEP
- Dễ phối hợp với các bộ môn khác
- Hỗ trợ nghiệm thu kỹ thuật
Điều này giúp bản vẽ công trình hoàn chỉnh và chuyên nghiệp hơn.
Vai trò của layer, khung tên và tiêu chuẩn bản vẽ
Đây là nhóm thành phần giúp chuẩn hóa hồ sơ kỹ thuật.
Bao gồm:
- Layer tiêu chuẩn
- Font chữ
- Khung tên
- Chú thích kỹ thuật
- Quy cách nét vẽ
Vai trò tổng thể
- Đồng bộ bản vẽ nội bộ
- Tăng tính chuyên nghiệp
- Dễ quản lý hồ sơ
- Dễ chỉnh sửa và cập nhật
Đây là yếu tố rất quan trọng đối với các công ty tư vấn thiết kế và nhà thầu cơ điện.
Vai trò của block động và block 3D
Các thư viện hiện đại thường tích hợp:
- Dynamic Block
- Block 3D
- Parametric Block
Vai trò tổng thể
- Tăng tính linh hoạt khi thiết kế
- Dễ thay đổi kích thước
- Mô phỏng trực quan hơn
- Hỗ trợ trình bày bản vẽ chuyên nghiệp
Điều này giúp kỹ sư tối ưu hiệu quả làm việc và nâng cao chất lượng hồ sơ thiết kế.
Vai trò tổng thể đối với quy trình thiết kế và thi công
Khi toàn bộ các thành phần trong thư viện CAD điện được kết hợp đồng bộ sẽ giúp:
Tăng tốc độ thiết kế
Giảm thao tác vẽ thủ công và tái sử dụng block hiệu quả.
Tăng độ chính xác
Hạn chế sai sót kỹ thuật trong bản vẽ và thi công.
Chuẩn hóa hồ sơ kỹ thuật
Đồng bộ toàn bộ hệ thống bản vẽ điện.
Hỗ trợ thi công thực tế
Giúp đội thi công đọc bản vẽ dễ dàng và lắp đặt chính xác hơn.
Giảm chi phí dự án
Giảm thời gian thiết kế, hạn chế lỗi phát sinh và tối ưu vật tư.
Vai trò tổng thể của các thành phần trong thư viện CAD điện dân dụng và công nghiệp là tạo nên một hệ thống hỗ trợ thiết kế điện hoàn chỉnh, chuyên nghiệp và hiệu quả. Từ block thiết bị, tủ điện, ký hiệu kỹ thuật cho đến sơ đồ điều khiển và tiêu chuẩn bản vẽ, mỗi thành phần đều góp phần nâng cao chất lượng hồ sơ kỹ thuật và tối ưu quá trình thiết kế, thi công hệ thống điện trong thực tế hiện nay.
Phân tích ưu điểm khi sử dụng thư viện CAD điện dân dụng và công nghiệp
Thư viện CAD điện dân dụng và công nghiệp là công cụ hỗ trợ thiết kế quan trọng trong lĩnh vực điện và cơ điện công trình. Với hệ thống block, ký hiệu và sơ đồ kỹ thuật được xây dựng sẵn trên AutoCAD, thư viện CAD giúp kỹ sư triển khai bản vẽ nhanh chóng, chính xác và chuyên nghiệp hơn.
Trong thực tế, việc sử dụng thư viện CAD điện mang lại rất nhiều lợi ích cho quá trình thiết kế, thi công và quản lý hệ thống điện. Dưới đây là phân tích chi tiết những ưu điểm nổi bật của thư viện CAD điện dân dụng và công nghiệp hiện nay.
Tiết kiệm thời gian thiết kế
Đây là ưu điểm lớn nhất của thư viện CAD điện.
Thay vì phải vẽ thủ công từng:
- Công tắc
- Ổ cắm
- MCCB
- Relay
- PLC
- Tủ điện
kỹ sư chỉ cần chèn block có sẵn vào bản vẽ.
Lợi ích thực tế
- Giảm thời gian thao tác
- Tăng tốc độ triển khai hồ sơ
- Tối ưu tiến độ dự án
- Giảm khối lượng công việc lặp lại
Đối với các công trình lớn, việc sử dụng thư viện CAD có thể giúp tiết kiệm hàng chục giờ thiết kế.
Tăng độ chính xác cho bản vẽ kỹ thuật
Các block trong thư viện CAD thường được xây dựng theo tiêu chuẩn kỹ thuật thực tế.
Điều này giúp:
- Kích thước thiết bị chính xác
- Đồng bộ tỷ lệ bản vẽ
- Hạn chế lỗi kỹ thuật
- Giảm sai sót khi thi công
Độ chính xác cao giúp:
- Gia công tủ điện dễ dàng hơn
- Lắp đặt thiết bị chính xác hơn
- Kiểm tra hồ sơ nhanh hơn
Đây là ưu điểm đặc biệt quan trọng trong điện công nghiệp và hệ thống tự động hóa.
Chuẩn hóa hồ sơ thiết kế điện
Thư viện CAD giúp đồng bộ toàn bộ bản vẽ điện về:
- Layer
- Font chữ
- Ký hiệu điện
- Khung tên
- Màu nét vẽ
- Quy cách trình bày
Lợi ích
- Hồ sơ kỹ thuật chuyên nghiệp hơn
- Dễ đọc và dễ kiểm tra
- Dễ quản lý bản vẽ
- Dễ phối hợp giữa các kỹ sư
Đây là yếu tố rất quan trọng đối với các công ty thiết kế và nhà thầu cơ điện chuyên nghiệp.
Hỗ trợ thi công và lắp đặt thực tế
Một bản vẽ điện rõ ràng và chuẩn kỹ thuật sẽ hỗ trợ rất tốt cho đội thi công ngoài công trường.
Thư viện CAD giúp:
- Đọc bản vẽ dễ dàng
- Xác định đúng vị trí thiết bị
- Đấu nối chính xác
- Gia công tủ điện đúng kích thước
Kết quả mang lại
- Giảm lỗi thi công
- Giảm phát sinh công trình
- Tăng chất lượng lắp đặt
- Tiết kiệm thời gian thi công
Hỗ trợ thiết kế hệ thống điều khiển tự động
Đối với điện công nghiệp, thư viện CAD hỗ trợ mạnh trong:
- PLC control
- Wiring diagram
- Relay control
- Sơ đồ động lực
- Hệ thống SCADA
Ưu điểm
- Thiết kế sơ đồ điều khiển nhanh hơn
- Dễ dàng đấu nối tín hiệu
- Hạn chế lỗi điều khiển
- Hỗ trợ bảo trì hệ thống
Điều này rất quan trọng trong các nhà máy và dây chuyền sản xuất tự động.
Dễ dàng chỉnh sửa và tái sử dụng
Một ưu điểm lớn khác của thư viện CAD là khả năng tái sử dụng block nhiều lần.
Người dùng có thể:
- Copy block sang dự án mới
- Chỉnh sửa nhanh kích thước
- Cập nhật thiết bị dễ dàng
- Thay đổi bố trí linh hoạt
Điều này giúp tăng hiệu quả làm việc và giảm đáng kể công sức thiết kế.
Tăng hiệu quả làm việc nhóm
Khi toàn bộ kỹ sư sử dụng chung một thư viện CAD sẽ giúp:
- Đồng bộ bản vẽ nội bộ
- Dễ phối hợp giữa các bộ môn
- Dễ kiểm tra hồ sơ
- Tăng tốc độ xử lý công việc
Đây là lợi thế rất lớn đối với:
- Công ty thiết kế
- Nhà thầu M&E
- Đơn vị thi công điện
Hỗ trợ bóc tách vật tư và dự toán
Các block được chuẩn hóa giúp kỹ sư:
- Thống kê thiết bị điện
- Bóc tách vật tư
- Tính toán khối lượng
- Lập dự toán công trình
Ưu điểm
- Kiểm soát chi phí tốt hơn
- Giảm thất thoát vật tư
- Tăng độ chính xác dự toán
- Hỗ trợ quản lý công trình hiệu quả
Hỗ trợ học tập và đào tạo
Thư viện CAD điện còn là công cụ hữu ích cho:
- Sinh viên ngành điện
- Kỹ thuật viên mới
- Người học AutoCAD điện
Lợi ích
- Tiếp cận nhanh với bản vẽ thực tế
- Học ký hiệu điện dễ dàng
- Thực hành thiết kế nhanh hơn
- Nâng cao kỹ năng CAD
Giảm chi phí cho doanh nghiệp
Nhờ:
- Tiết kiệm thời gian
- Giảm lỗi kỹ thuật
- Tăng hiệu quả thiết kế
- Hạn chế phát sinh thi công
thư viện CAD giúp doanh nghiệp giảm:
- Chi phí nhân công
- Chi phí chỉnh sửa bản vẽ
- Chi phí thi công sai
- Chi phí bảo trì hệ thống
Đây là lợi ích kinh tế rất quan trọng trong các dự án điện hiện đại.
Thư viện CAD điện dân dụng và công nghiệp mang lại rất nhiều ưu điểm trong thiết kế và thi công hệ thống điện. Không chỉ giúp tiết kiệm thời gian và tăng độ chính xác, thư viện CAD còn hỗ trợ chuẩn hóa hồ sơ kỹ thuật, tối ưu thi công và nâng cao hiệu quả làm việc cho kỹ sư điện. Vì vậy, việc sử dụng thư viện CAD chất lượng là giải pháp cần thiết đối với mọi cá nhân và doanh nghiệp hoạt động trong lĩnh vực điện và cơ điện công trình hiện nay.
Kinh nghiệm lựa chọn thư viện CAD điện chất lượng
Khi tải thư viện CAD điện nên ưu tiên:
- Block đúng tiêu chuẩn kỹ thuật
- File nhẹ và dễ sử dụng
- Có phân loại rõ ràng
- Dễ chỉnh sửa block
- Tương thích nhiều phiên bản AutoCAD
Ngoài ra nên chọn thư viện:
- Có đầy đủ ký hiệu điện
- Hỗ trợ điện dân dụng và công nghiệp
- Có sơ đồ điều khiển và đấu nối
Thư viện CAD điện dân dụng và công nghiệp là công cụ hỗ trợ thiết kế điện vô cùng quan trọng trong ngành xây dựng và cơ điện công trình. Việc sử dụng thư viện CAD giúp kỹ sư tiết kiệm thời gian, tăng độ chính xác và chuẩn hóa hồ sơ kỹ thuật. Đây cũng là giải pháp hiệu quả giúp nâng cao chất lượng thiết kế và tối ưu quá trình thi công hệ thống điện trong thực tế hiện nay.
